Полуприцеп-щеповоз Knapen K 100
Характеристики
Длина 14.040 мм
Ширина 2.550 мм
Высота 4.000 мм
Расстояние от шкворня до опор 2 350 мм
Высота седла 1.150 мм
Дорожный просвет 450 мм
Колесная база 7.750 мм
Межосевое расстояние 1.310-1.310 мм
Внутренние размеры:
Длина 13.530 мм
Ширина 2.480 мм
Высота спереди 2.690 мм
Высота сзади 2.785 мм
Объём 92 м³
Нагрузки/ Веса:
Нагрузка на седло 18.000 кг
Нагрузка на оси 27.000 кг
Общий вес 45.000 кг
Собственный вес 8.150 кг* уточняется
Рама / Конструкция/ Дизайн (Усиленное исполнение):
Самонесущая рама из высокопрочной стали Domex для обеспечения долговременных прочностных параметров конструкции. Высоконадежное соединение основной рамы со вспомогательной с помощью соединительных болтов и сварных швов.
Усиленное ССУ в исполнении для нагрузки 18000 кг.
Все поперечные балки в усиленном исполнении.
Вариант для тягачей с колесной формулой 4х2.
Исполнение в дизайне Knapen NEXT
Оси, подвеска, тормоза:
Оси SAF Intradisk + Integral CD (OFF Road) 3 х 9000 кг
1 я ось подъемная с управлением от EBS
Пневматическая тормозная система Wabco, дисковые, 430мм, ET -120
Пневмоподвеска с функцией EBS
Система курсовой устойчивости RSS
Шины / Диски:
7 х колес (шины Goodyear 385/ 65 R 22,5 Kmax на стальных дисках 22,5*11,75 ET-120)
Сцепление с тягачом:
Седельная плита из высокопрочной стали
Макс. допустимая нагрузка 18 000 кг.
Опорные стойки:
Механические опоры Stahl Haacon, макс. вес 50 т, макс.подъем 24 т
Освещение:
24V- система освещения Aspöck c 2x7- полюсные / 1х15 полюсные подключения
2 шт. 7- камерные задние фонари Aspöck Europoint
2 шт. LED белые габаритные фонари на передней стенке
2 шт. LED белые габаритные фонари на заднем портале
Боковые огни оранжевого цвета согласно правилам ЕС.
Гидравлические подключения:
На передней стенке, с быстросъемными разъемами Stucchi A 15.
Слева-напорный высокого давления диаметром 20 мм
Справа- возвратный трубопровод диаметром 25 мм
Гидравлические шланги 3.40 м для подключения к системе тягача.
Оснащение:
6 x полукруглых пластиковых крыльев с брызговиками с логотипом Knapen и системой брызгозащиты на третьей оси.
1 х пластиковый бокс для инструментов (1000 х 500 х 500 мм)
2 х противооткатных башмака
1 х Задний большой брызговик с логотипом Knapen
1 х Крепления для запасного колеса перед первой осью
1 х держатель для щетки, веника и т.д.
1 х выдвижная лестница сзади справа с маленькой ступенькой
1 х алюм.лестница прим. 3 м установлена отдельно за боковой защитой от подъезда
2 х Боковая нижняя защита из алюминия, складывающаяся согласно нормам ЕС.
Движущийся пол
Cargo Floor CF 500 SL-C, с электроприводом (электроуправление)
10 мм х 21 алюминиевая пластина в гладком исполнении
Пластиковые закрывающие платы под движущимся полом
Ящик с пультом управления слева перед осями
CF дистанционное управление с 6 м. кабелем и аварийным выключателем

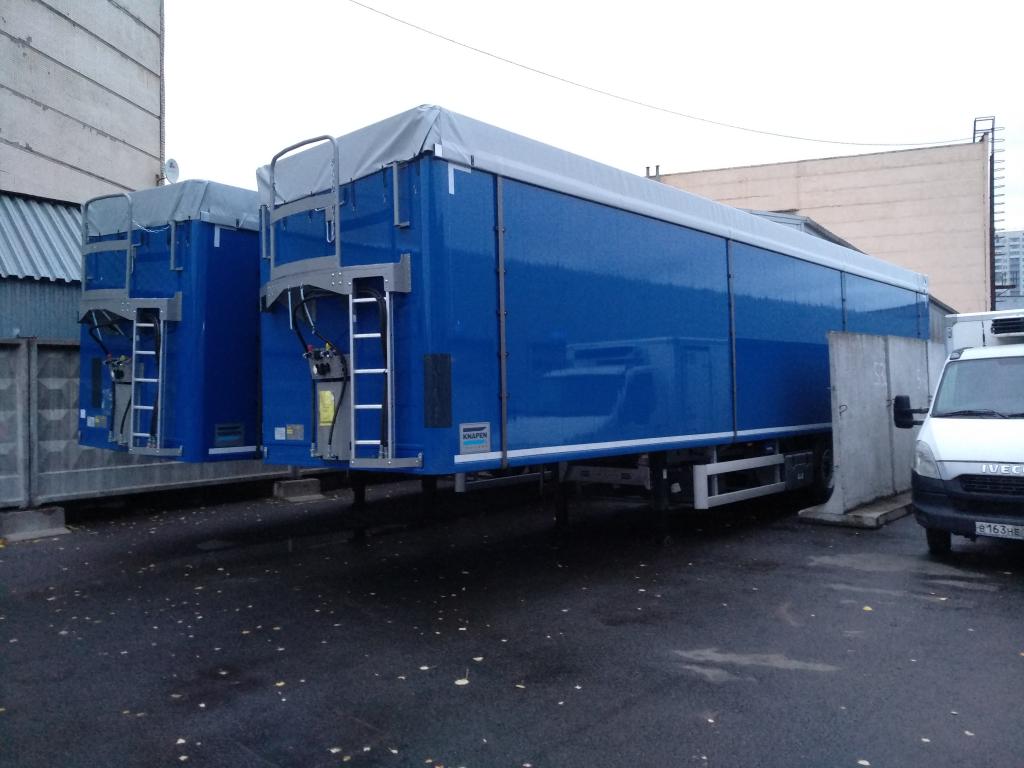

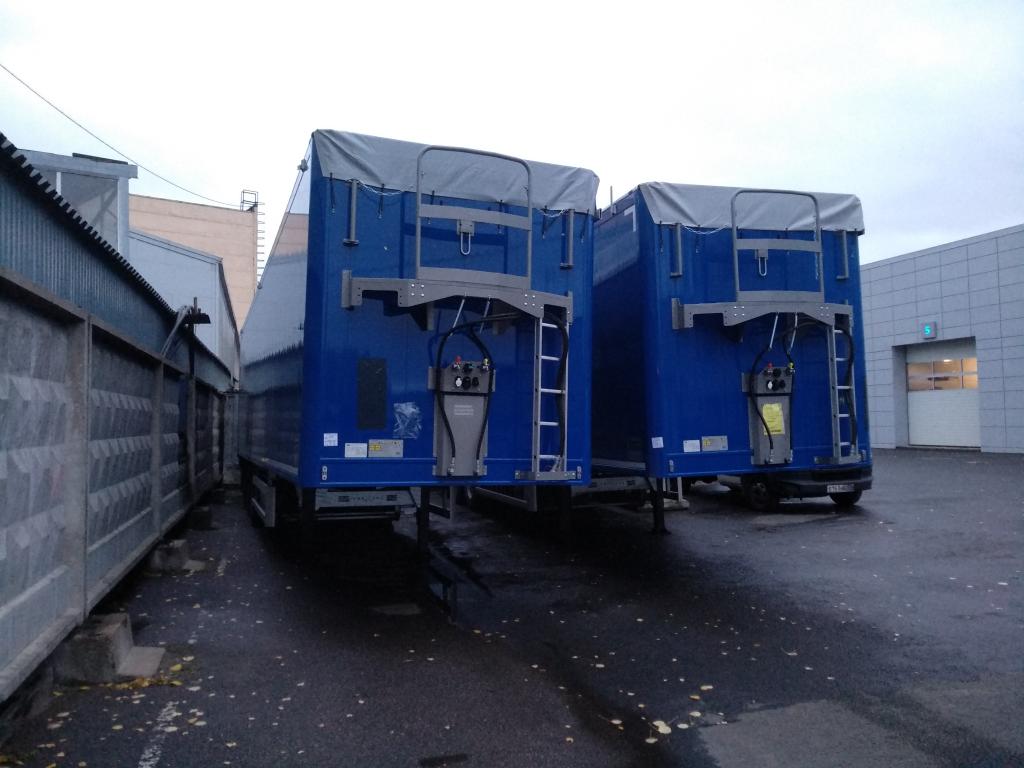

Передняя стенка
Передняя стенка из гладких и широких алюминиевых профилей толщиной 3/2 мм.
На передней стенке установлена большая рабочая площадка с лестницей слева (с водительской стороны)
Все дополнительные части окрашены в цвет, RAL 9007(или по согласованию)
Посередине вмонтированы подключения (соединения) для освещения и воздуха.
Боковые стенки
Боковые стенки из гладких и широких алюминиевых профилей толщиной 3/2 мм.
С внутренней стороны полностью проварены высокотехнологичным роботом на всю высоту
Для разделительной стенки использован специальный U профиль

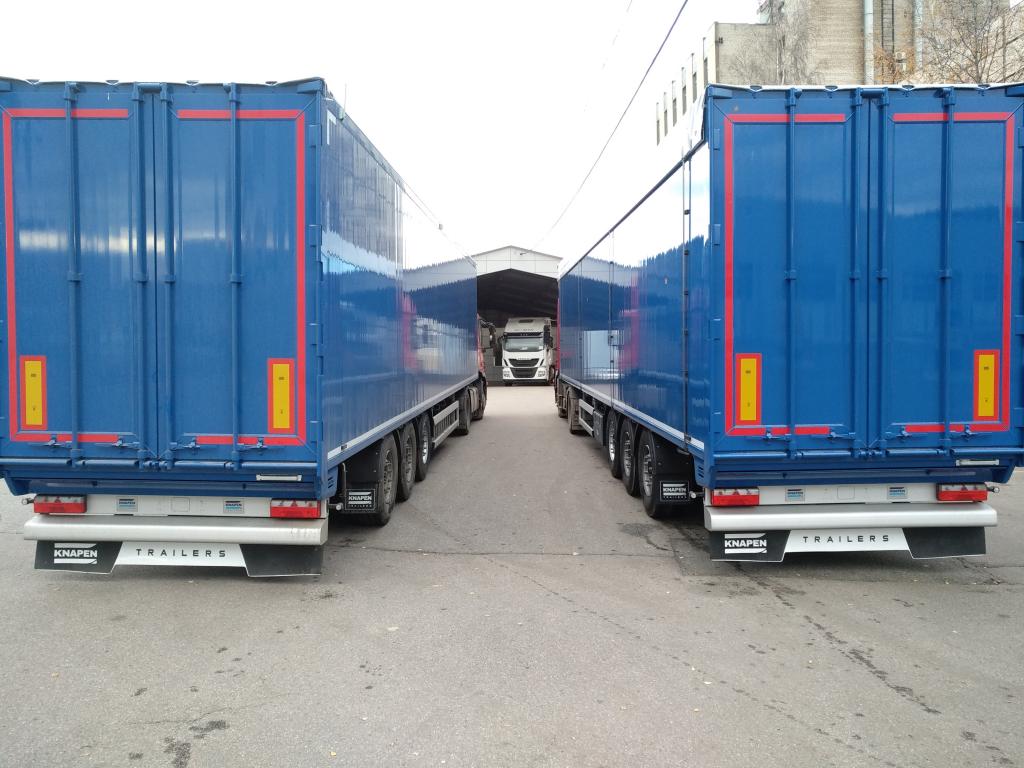

Двери
Двойные симметричные ворота с резиновыми уплотнителями
Задние ворота из гладких и широких алюминиевых профилей толщиной 3/2 мм.
Дверные рамы полностью сварены по кругу.
Дверные шарниры выполнены по всей высоте полуприцепа для дополнительной прочности.
2х замка из нержавеющей стали на каждой створке
Запорные подшипники с нейлоновыми втулками для дополнительной прочности
В нижней части дополнительный пневматический затвор, который обслуживается из ящика на боковой стенке снаружи
Сдвижная крыша
Усиленный тент (плотность полотна 900 г/м2).
Свес тента в передней части и слева 400 мм, в задней 60 мм.
Усиливающие пластиковые блоки по 5 шт. на каждый натяжной ремень.
Верхние поперечные балки
4х стандартные верхние поперечные балки диам. 60,3 мм установлены в позициях 1,3,5,7.
Верхние выравнивающие балки делят крышу на отсеки длиной прим. 4.100 мм.
Разделительная стенка / перегородка
Движущаяся разделительная алюм.стенка с боковыми очистителями, расстояние до пола около 100 мм. Стенка подвешена на встроенных боковых шарнирах с подшипниками и очищающими щетками.
Обработка / Цвета
Вспомогательной рама и нижние части: гальванизированный, без покраски
Колпаки колес: черный
Контурная маркировка согласно нормам ЕС.
